NEOWINE（纽文微）推出GEN-FA/F系列防拷贝加密芯片，集成4KB的EEPROM和基于AES128/SHA256认证算法，支持MIDR(单向递增或递减功能寄存器)，提供用户配置存储区。

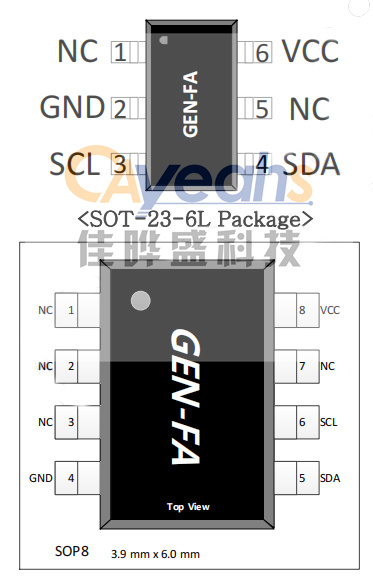

管脚配置

主要特性

- 用户可编程防拷贝保护IC

- 32Kbits EEPROM，数据可以保留10年

- 可承受100K次擦除/写入循环

- 提供SHA-256/AES-128认证算法

- 可自定义用户 ID，用户序列号，提供MIDR功能，RVC(（版本控制功能)

- 3.3V 工作电压，I²C通讯接口

- 内置上电复位和8MHz振荡器

- 提供双电源模式：活动模式 和 睡眠模式

- 提供SOP8和SOT-23-6L两种封装


应用

- 打印机盒，GPS，导航

- 移动设备，IPC，CCTV，DVD

- 机顶盒，等


配置选项

- GEN-FA和GEN-F 可提供只有SHA-256认证算法的版本

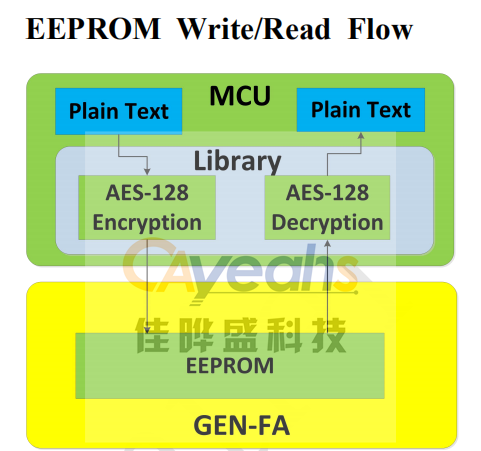

EEPROM 读/写流程

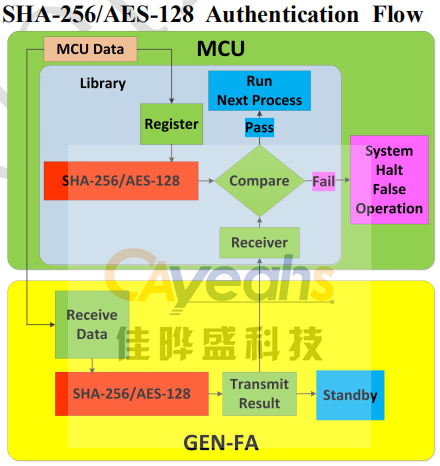

SHA-256认证流程
