    Nation国民技术32位MCU

    N32L406系列

    阅览次数:55 次
    N32L40X低功耗MCU包括N32L406与N32L403两款型号,该系列采用32 bit ARM Cortex-M4内核
    N32L40X包括N32L406与N32L403两款型号,该系列采用 32 bit ARM Cortex-M4 内核,最高工作主频 64MHz,支持浮点运算和 DSP 指令,集成高达128KB 嵌入式 Flash,24KB SRAM,集成丰富的高性能模拟器件,内置 1 个 12bit 4.4Msps ADC,2 路独立轨到轨运算放大器,2 个高速比较器,1 个 1Msps 12bit DAC,支持多达 24 通道电容式触摸按键,集成 U(S)ART、LPUART、I2C、SPI、USB、CAN 等数字通信接口,Segment LCD 驱动接口, 内置多种密码算法硬件加速引擎

     内核 CPU
    ― 32 位 ARM Cortex-M4 内核+ FPU,单周期硬件乘除法指令,支持 DSP 指令和 MPU
    ― 内置 2KB 指令 Cache 缓存,支持 Flash 加速单元执行程序 0 等待
    ― 最高主频 64MHz,80DMIPS
     加密存储器
    ― 高达 128KByte 片内 Flash,支持加密存储、分区管理及数据保护,支持硬件 ECC 校验,10 万次擦写次数,10 年数据保持
    ― 高达 24KByte 片内 SRAM,包括 16Kbyte SRAM1(Stop2 模式可配置为保持)和 8 Kbyte SRAM2(Standby 和 Stop2
    模式下都可配置为保持),支持硬件奇偶校验
     低功耗
    ― Power down 模式:0.25uA 典型值
    ― Standby 模式:1uA 典型值,所有 IO 保持,可选 RTC Run,8KByte Retention SRAM2 保持,快速唤醒
    ― Stop2 模式:2uA 典型值,RTC Run ,8KByte Retention SRAM2 保持,CPU 寄存器保持,所有 IO 保持,快速唤醒
    ― Run 模式:60uA/MHz @64MHz /3.3V
     高性能模拟接口
    ― 1 个 12bit 4.4Msps ADC,多种精度可配置,6bit 模式下采样率高达 8Msps,多达 16 路外部单端输入通道,支持差分模式
    ― 2 个轨到轨运算放大器,内置最大 32 倍可编程增益放大
    ― 2 个高速模拟比较器,内置 64 级可调比较基准,其中 COMP1 支持低功耗模式下工作
    ― 多达 24 通道电容式触摸按键,支持低功耗状态下唤醒 MCU
    ― 1 个 12bit DAC,采样率 1Msps
    ― 内部 2.048V 独立参考电压基准源
    ― 所有模拟接口支持 1.8~3.6V 全电压工作
     时钟
    ― 4MHz~32MHz 外部高速晶体
    ― 32.768KHz 外部低速晶体
    ― 内部高速 RC(HSI) 16MHz
    ― 内部多速 RC(MSI) 100K~4M2
    ― 内部低速 RC(LSI) 40KHz
    ― 内置高速 PLL
    ― 支持 1 路时钟输出,可配置为低速或高速时钟输出
     复位
    ― 支持上电/掉电/外部引脚复位
    ― 支持可编程的低电压检测及复位
    ― 支持看门狗复位
     最大支持 64 个 GPIOs
     通信接口
    ― 5 个 U(S)ART 接口,其中 3 个 USART 接口(支持 1xISO7816,1xIrDA,LIN),2 个 UART 接口
    ― 1 个 LPUART,支持 STOP2 低功耗状态下唤醒 MCU
    ― 2 个 SPI 接口,速率高达 27 MHz,支持 I2S 通信
    ― 2 个 I2C 接口,速率高达 1 MHz,主从模式可配,从机模式下支持双地址响应
    ― 1 个 USB2.0 Full speed Device 接口
    ― 1 个 CAN 2.0A/B 总线接口
     Segment LCD 驱动接口
    ― 最大支持 320 段(8x40)或 176 段(4x44)单色无源液晶显示
    ― 灵活的 LCD 刷新率支持(30~102Hz)
    ― 支持静态, 1/2,1/3,1/4,1/8 占空比
    ― 支持静态,1/2,1/3,1/4 偏置
    ― 支持 Stop2 模式下正常显示
     1 个高速 DMA 控制器,每个控制器支持 8 通道,通道源地址及目的地址任意可配
     RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准
     定时计数器
    ― 2 个 16bit 高级定时计数器,支持输入捕获,互补输出 ,正交编码输入,最高控制精度 15.6nS;每个定时器有 4 个独立的
    通道,其中 3 个通道支持 6 路互补 PWM 输出
    ― 5 个 16bit 通用定时计数器, 每个定时器有 4 个独立通道,支持输入捕获/输出比较/PWM 输出
    ― 2 个 16bit 基础定时计数器
    ― 1 个 16bit 低功耗定时计数器,支持正交编码及双脉冲计数功能,可在 STOP2 状态下工作
    ― 1x 24bit SysTick
    ― 1x 7bit 窗口看门狗(WWDG)
    ― 1x 12bit 独立看门狗( IWDG)
     编程方式
    ― 支持 SWD/JTAG 在线调试接口
    ― 支持 UART、USB Bootloader
     安全特性3
    ― 内置密码算法硬件加速引擎
    ― 支持 AES、DES、TDES、SHA1/224/256,SM1、SM3、SM4、SM7 算法
    ― Flash 存储加密,多用户分区管理(MMU)
    ― TRNG 真随机数发生器
    ― CRC16/32 运算
    ― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)
    ― 支持安全启动,程序加密下载,安全更新
    ― 支持外部时钟失效监测,防拆监测
     96 位 UID 和 128 位 UCID
     工作条件
    ― 工作电压范围:1.8V~3.6V
    ― 工作温度范围:-40℃~105℃
    ― ESD:±4KV(HBM 模型), ±1KV(CDM 模型)

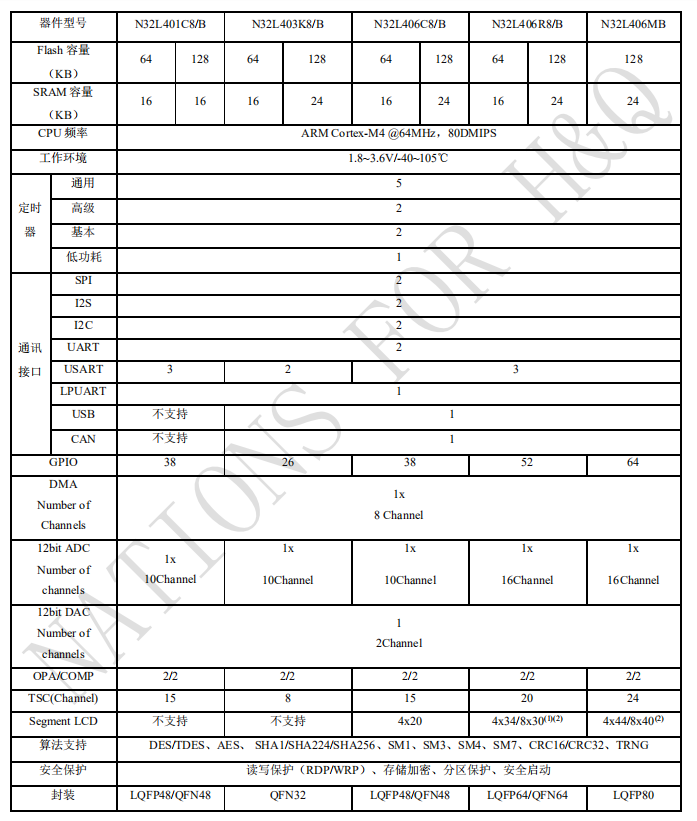

     封装&产品型号
    ― QFN32(4mm x 4mm)   N32L403K8Q7, N32L403KBQ7
    ― QFN48(6mm x 6mm)   N32L401CBQ7,N32L406C8Q7,N32L406CBQ7
    ― LQFP48(7mm x 7mm)  N32L401C8L7N32L406C8L7
    ― QFN64(8mm x 8mm)   N32L406R8Q7
    ― LQFP64(10mm x 10mm)  N32L406RBL7
    ― LQFP80(12mm x 12mm)  N32L406MBL7
