N32G432系列采用32 bit ARM Cortex-M4内核，最高工作主频108MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，32KB SRAM，集成丰富的高性能模拟器件，内置1个12bit 5Msps ADC，1个1Msps 12bit DAC，集成多路U(S)ART、I2C、SPI、USB、CAN等数字通信接口, 内置密码算法硬件加速引擎

■ 内核CPU
― 32位ARM Cortex-M4 内核+ FPU，单周期硬件乘除法指令，支持DSP指令和MPU
― 内置2KB 指令Cache缓存，支持Flash加速单元执行程序 0 等待
― 最高主频108MHz，135DMIPS
■ 加密存储器
― 高达128KByte片内Flash，支持加密存储、分区管理及数据保护，支持硬件ECC校验，10万次擦写次数，10年数据保持
― 高达32KByte片内SRAM（包含8KByte Retention RAM），支持硬件奇偶校验
■ 低功耗管理
― Power down 模式：0.8uA
― Standby模式：2uA，所有备份寄存器保持，所有IO保持，可选RTC Run,8KByte Retention SRAM保持， 快速唤醒
― Stop2模式：4uA，RTC Run ，8KByte Retention SRAM保持，CPU寄存器保持，所有IO保持，快速唤醒
■ 高性能模拟接口
― 1个12bit 5Msps ADC，多种精度可配置，6bit 模式下采样率高达9Msps，多达16路外部单端输入通道，支持差分模式
― 1个12bit DAC，采样率1Msps
― 内部2.048V独立参考电压基准源
― 所有模拟接口支持1.8~3.6V全电压工作
■ 时钟
― 4MHz~32MHz外部高速晶体
― 32.768KHz外部低速晶体
― 内部高速RC 16MHz
― 内部低速RC 40KHz
― 内置高速PLL
― 支持1路时钟输出，可配置为低速或高速时钟输出
■ 复位
― 支持上电/掉电/外部引脚复位
― 支持可编程的低电压检测及复位
― 支持看门狗复位
■ 最大支持52个 GPIOs，最大翻转速度50MHz.
■ 通信接口
― 5个U(S)ART接口，其中3个USART接口（支持1xISO7816，1xIrDA，LIN），2个UART接口
― 1个LPUART，支持STOP2低功耗状态下唤醒MCU
― 2个SPI接口，速率高达27 MHz，支持I2S通信
― 2个I2C接口，速率高达1 MHz，主从模式可配，从机模式下支持双地址响应
― 1个USB2.0 FS Device接口
― 1个CAN 2.0B总线接口
■ 1个高速DMA控制器，每个控制器支持8通道，通道源地址及目的地址任意可配
■ RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒,支持内外部时钟校准
■ 定时计数器
― 2 个16bit高级定时计数器，支持输入捕获，互补输出 ，正交编码输入，最高控制精度9.25nS；每个定时器有4个独立的通道，其中3个通道支持6路互补PWM输出
― 5个 16bit通用定时计数器， 每个定时器有4个独立通道，支持输入捕获/输出比较/PWM输出
― 2个16bit基础定时计数器
― 1个16bit 低功耗定时计数器，支持双脉冲计数功能，可在STOP2状态下工作
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit独立看门狗( IWDG)
■ 编程方式
― 支持SWD/JTAG在线调试接口
― 支持UART、USB Bootloader
■ 安全特性
― 内置密码算法硬件加速引擎
― 支持AES、DES、TDES、SHA1/224/256，SM1、SM3、SM4、SM7算法
― Flash存储加密，多用户分区管理（MMU）
― TRNG真随机数发生器
― CRC16/32运算
― 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
― 支持安全启动，程序加密下载，安全更新
― 支持外部时钟失效监测，防拆监测
■ 128位UCID
■ 工作条件
― 工作电压范围：1.8V~3.6V
― 工作温度范围：-40℃～105℃
― ESD：±4KV（HBM模型）, ±1KV（CDM模型）

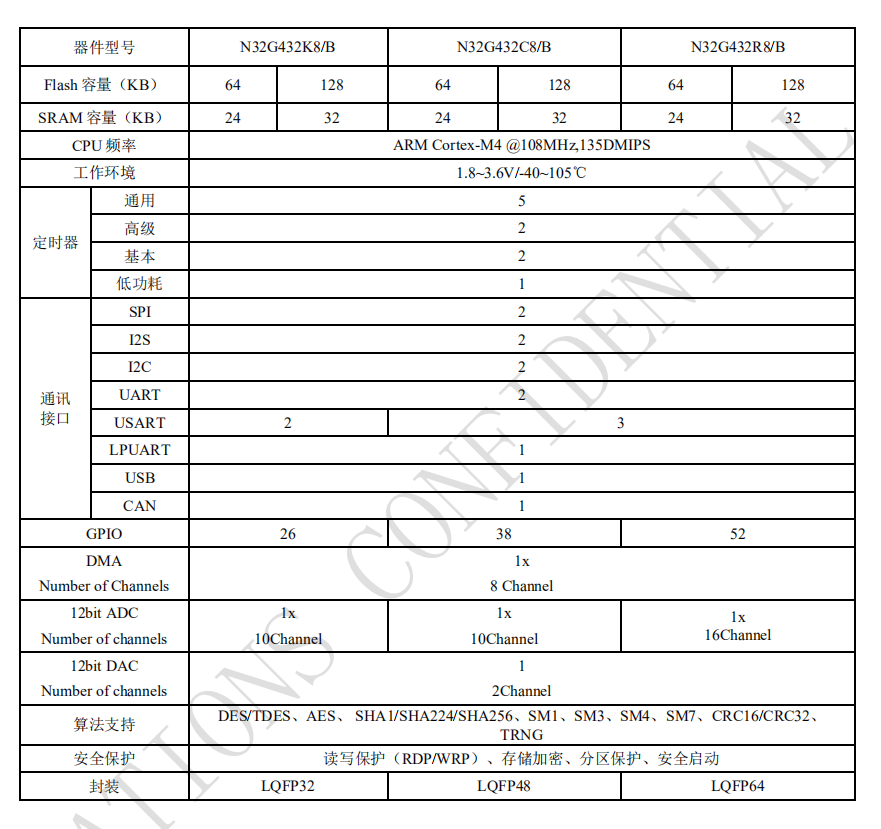

■ 封装&产品型号
― LQFP32(7mm x 7mm)  N32G432K8L7,N32G432KBL7
― LQFP48(7mm x 7mm)  N32G432C8L7,N32G432CBL7
― LQFP64(10mm x 10mm)  N32G432R8L7,N32G432RBL7
